Pengukuran Level

Tujuan utama pengukuran liquid level : tinggi permukaan cairan, adalah digunakan untuk :

1.      Mengatur kondisi process

2.      Mengetahui isi /volume

3.      Mengetahui kecepatan aliran (flow)

4.      Mengetahui kedalaman cairan

1.      Mengatur Kondisi Process



 Level dan temperatur harus dijaga pada batas-batas tertentu agar produk yang dihasilkan memenuhi persyaratan mutu (terjadi pemisahan fraksi yang memenuhi persyaratan mutu). Makin tinggi level yang diatur, makin lama cairan tersebut berada dalam coloum., maksudnya makin banyak fraksi ringan yang teruapkan.

2.      Mengetahui Isi/Volume



Perubahan ketinggian cairan dalam tangki akan ditunjukkan oleh sebuah indikator ini menunjuk pada sebuah skala yang telah dikonfirmasikan dalam satuan volume.

3.      Mengetahui Jumlah Aliran



A = Level awal

B = Level akhir

Kecepatan aliran(flow) dapat dihitung dari perubahan tinggi cairan dalam satuan waktu.



X = volume cairan yang dipindahkan

T = waktu yang diperlukan untuk memindahkan

INDIKATOR

Ada beberapa cara untuk mengatasi ketinggian cairan (level) tergantung dari tempat dan keadaan antara lain :

1.      Gelas penduga (level gauge glass)

2.      Constant displacement (floater)

3.      Variable Displacement

4.      Differential Pressure

5.      Static Pressure Methode

6.      Ultra Sonic

1.      Gelas Penduga (level gauge glass)

Prinsip : bejana berhubungan

Gelas penduga ada 2 macam :

- Untuk tekanan rendah

- Untuk tekanan tinggi

Apa yang ditunjukkan oleh cairan dalam gelas merupakan levelnya.

2.      Constant Displacement

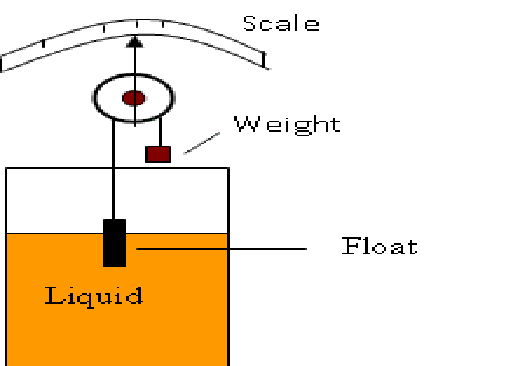

Prinsip : Naik turunnya cairan selalu diikuti dengan naik turunnya pelampung.

Biasanya metode ini dilengkapi dengan skala yang terkalibrasi dalam satuan volume.

3.     Variable Displacement

Prinsip : Hukum Archimides

Bila suatu benda berada dalam zat cair akan berkurang beratnya sebesar berat zat cair yang dipindahkan.

Displacer : Æ = 3” ;  L = 14 “  ;  W = 4,25 lb, Cara ini dapat juga untuk mengukur dari pada interface (tingi permukaan antara 2 liquid)
